مرور کلی محصول

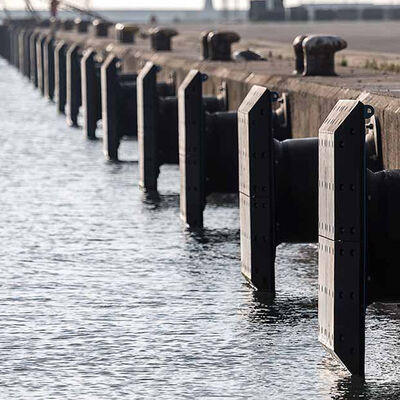

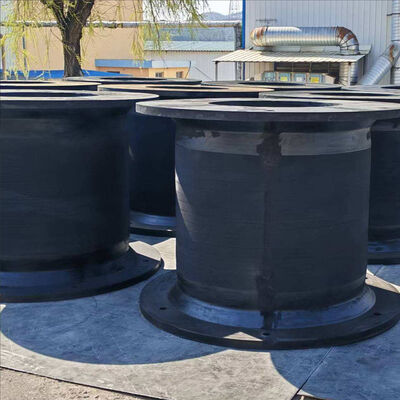

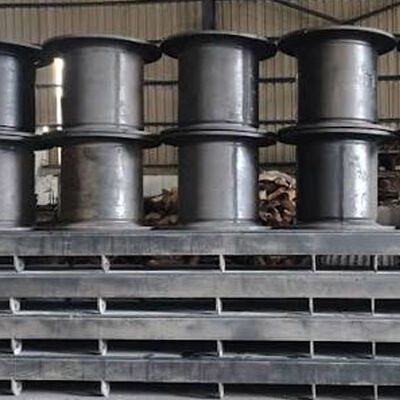

محافظ لاستیکی سلولی یک محافظ دریایی از نوع فشاری است که برای جذب انرژی پهلوگیری و کنترل نیروی واکنش بین شناورها و سازه‌های دریایی ثابت طراحی شده است. هندسه استوانه‌ای فشرده آن به بدنه لاستیکی اجازه می‌دهد تا هنگام نزدیک شدن شناور به دیوار اسکله، اسکله، دلفین، سطح پهلوگیری یا سایر سازه‌های پشتیبان، فشرده‌سازی محوری کنترل‌شده‌ای را تجربه کند.
بدنه اصلی از لاستیک مخصوص درجه دریایی ساخته شده است که برای استحکام بالا، عملکرد بادوام، مقاومت در برابر سایش، مقاومت در برابر آب و هوا و تغییر شکل مکرر طراحی شده است. ترکیب لاستیک را می‌توان بر اساس محیط عملیاتی مورد انتظار، از جمله قرار گرفتن در معرض آب شور، رطوبت، تابش فرابنفش، ازن، تغییرات دما و بارگذاری مکانیکی مکرر، مهندسی کرد.
مطالعه موردی: اسکله تانکر صنعتی در مدیترانه
یک پایانه تانکر صنعتی نماینده در مدیترانه نیاز به تعویض تجهیزات حفاظت از پهلوگیری قدیمی در یک اسکله بارگیری که توسط تانکرهای محصول متوسط استفاده می‌شود، داشت. چیدمان محافظ موجود دچار تخریب تدریجی لاستیک و سایش در چندین سطح تماس شده بود که منجر به شرایط تماس متغیر شناور با اسکله شده بود.
چیدمان محافظ لاستیکی سلولی با بدنه‌های لاستیکی تقویت شده، اجزای نصب فولادی و پنل‌های جلویی تماس که شامل سطوح لغزنده UHMW-PE بود، پیکربندی شد. فرمولاسیون لاستیک برای قرار گرفتن طولانی مدت در معرض محیط دریایی انتخاب شد، در حالی که اجزای فولادی در معرض دید با محافظت مناسب در برابر خوردگی برای محیط پر از نمک ارائه شدند.
مشخصات فنی
| نام محصول |
محافظ لاستیکی سلولی |
| نام تجاری |
Hongruntong Marine |
| مواد |
لاستیک طبیعی با کیفیت بالا |
| نیروی واکنش |
29-4626KN |
| جذب انرژی |
4-6102KNM |
| سختی |
≤82 Shore A |
| استاندارد |
PIANC2002, HGT2866-2016 |
| طول عمر |
15-20 سال |
| خدمات |
OEM یا ODM |
| ویژگی ها |
طراحی قوی، مستحکم و اثبات شده |
| کاربرد |
بندر، اسکله، اسکله و غیره |
ابعاد مدل
| مدل |
H [mm] |
h [mm] |
D1 [mm] |
D2 [mm] |
n-t [mm] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
ویژگی های کلیدی
مهندسی مواد برای عملکرد الاستیک پایدار
ترکیب لاستیک جزء حیاتی عملکرد محافظ لاستیکی سلولی است زیرا ماده باید انرژی مکانیکی را به طور مکرر بدون تغییر شکل دائمی بیش از حد جذب کند. فرمولاسیون لاستیک تعادل کنترل شده ای بین کشسانی، سختی، استحکام کششی، مقاومت در برابر پارگی و مقاومت در برابر خستگی ایجاد می کند.
فشرده سازی کنترل شده و انتقال بار قابل اعتماد
هندسه سلول استوانه ای برای ایجاد تغییر شکل کنترل شده هنگام اعمال فشار محوری طراحی شده است. با نزدیک شدن شناور به اسکله، محافظ به تدریج فشرده می شود و نیروی واکنشی ایجاد می کند که با حرکت شناور مقابله می کند.
محافظت در برابر خوردگی و لوازم جانبی دریایی بادوام
پنل های فولادی، زنجیرها، براکت ها، پیچ های لنگر، واشرها و سایر اجزای در معرض دید در برابر خوردگی دریایی محافظت می شوند. اجزای فولادی پشتیبان را می توان با توجه به الزامات پروژه با آماده سازی سطح مناسب و سیستم های پوشش محافظ تولید و محافظت کرد.
پیکربندی دقیق برای مدیریت چرخه عمر طولانی مدت
سیستم های محافظ لاستیکی سلولی را می توان بر اساس ابعاد و شرایط سازه ای اسکله های فردی پیکربندی کرد. این انعطاف پذیری به ویژه در هنگام بازسازی اسکله که ممکن است مکان های لنگر موجود و ابعاد سازه ای با تاسیسات طراحی شده جدید متفاوت باشد، مهم است.
کاربردها
- اسکله های تانکر و بارگیری صنعتی: مناسب برای اسکله های تانکر که در آن نیروی واکنش کنترل شده و شرایط تماس پایدار مهم است
- دلفین های بندر و سازه های پهلوگیری مستقل: سیستم های محافظ فشرده و هماهنگ سازه ای برای دلفین ها و سازه های دریایی مشابه
- پروژه های بازسازی و تعویض اسکله: پیکربندی های سفارشی برای بنادر موجود و تاسیسات دریایی صنعتی که نیاز به تعویض محافظ دارند
چرا Hongruntong Marine را انتخاب کنید
بیش از 30 سال تجربه تولید محصولات دریایی
Hongruntong Marine بیش از 30 سال تجربه تولید در محصولات دریایی و تجهیزات دریایی مبتنی بر لاستیک دارد. این سابقه تولید طولانی مدت درک عملی از محیط های عملیاتی دریایی و الزامات پروژه های دریایی بین المللی را فراهم می کند.
سفارشی سازی مبتنی بر مهندسی برای اسکله های فردی
هر اسکله دارای مشخصات شناور، محدودیت های سازه ای و الزامات نصب متفاوتی است. Hongruntong Marine پیکربندی های محافظ لاستیکی سلولی را با پارامترهای پروژه از جمله جابجایی شناور، سرعت پهلوگیری، محدودیت های سازه ای و ابعاد نصب موجود هماهنگ می کند.
کنترل تولید و بازرسی کیفیت
فرآیندهای تولید بر حفظ سازگاری بین الزامات مهندسی و محصولات نهایی تمرکز دارند. بازرسی شامل ابعاد، ظاهر لاستیک، خواص فیزیکی، پیکربندی فلنج و دقت مونتاژ مطابق با مشخصات فنی است.
پشتیبانی فنی یکپارچه و ملاحظات چرخه عمر
Hongruntong Marine محافظ لاستیکی سلولی را به عنوان یک سیستم حفاظت دریایی کامل در نظر می گیرد. بحث های فنی شامل انتخاب محافظ، الزامات نصب، بازرسی و برنامه ریزی تعویض برای پشتیبانی از الزامات نگهداری کمتر و عملکرد طولانی مدت مقرون به صرفه است.
سوالات متداول
اندازه محافظ لاستیکی سلولی مورد نیاز چگونه تعیین می شود؟
اندازه باید بر اساس جابجایی شناور، سرعت پهلوگیری، زاویه پهلوگیری، فشرده سازی موجود، جذب انرژی مورد نیاز، نیروی واکنش مجاز، فاصله محافظ و سازه پشتیبان انتخاب شود. اندازه شناور به تنهایی برای انتخاب نهایی کافی نیست.

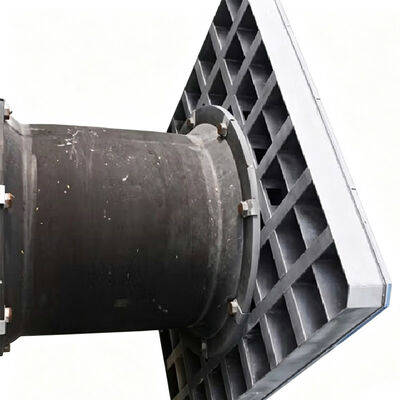

آیا محافظ لاستیکی سلولی را می توان با پنل جلویی و سطح لغزنده UHMW-PE عرضه کرد؟
بله. یک سیستم کامل را می توان با پنل جلویی فولادی و سطح لغزنده UHMW-PE پیکربندی کرد که در آن پروژه نیاز به توزیع سطح تماس بزرگتر یا اصطکاک کمتر در حین حرکت شناور دارد.
اجزای فولادی چگونه باید در برابر خوردگی دریایی محافظت شوند؟
فلنج های فولادی، پنل ها، براکت ها، زنجیرها و اجزای لنگر باید در برابر خوردگی مناسب برای قرار گرفتن در معرض محیط دریایی مورد انتظار محافظت شوند. مشخصات پوشش یا مواد را می توان بر اساس قرار گرفتن در معرض آب دریا، شرایط جوی و الزامات نگهداری انتخاب کرد.
چه بازرسی پس از نصب توصیه می شود؟
بازرسی باید تغییر شکل لاستیک، ترک خوردگی یا برش سطح، سایش غیرعادی، تراز پنل جلویی، سایش UHMW-PE، وضعیت پیچ لنگر، وضعیت زنجیر و براکت و خوردگی اجزای فولادی در معرض دید را تأیید کند.
آیا Hongruntong Marine می تواند آزمایشات خاص پروژه و مستندات فنی را ارائه دهد؟
آزمایشات و مستندات خاص پروژه را می توان بر اساس مشخصات فنی توافق شده و الزامات پروژه قابل اجرا ترتیب داد. مستندات ممکن است شامل اطلاعات ابعادی، داده های مواد، سوابق بازرسی، نتایج آزمایش، نقشه ها و اطلاعات بسته بندی باشد.
