D نوع فندرها صرفه جویی در فضا ساختار پایدار نگهداری ساده فندرهای لاستیکی دریایی

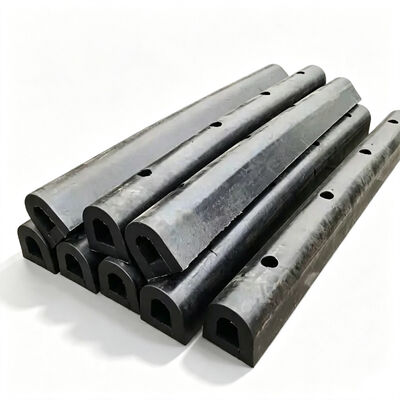

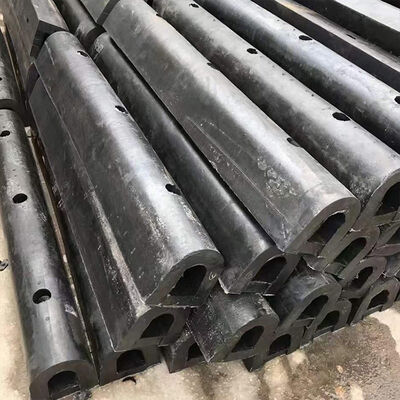

محافظ‌های نوع D، پروفیل‌های محافظ لاستیکی دریایی اکسترود شده هستند که برای محافظت مداوم در برابر ضربه بین شناورها و سازه‌های دریایی ثابت یا شناور طراحی شده‌اند. هندسه مقطع عرضی به شکل D، ترکیبی عملی از حجم لاستیک، سطح تماس، قابلیت تغییر شکل و فشردگی نصب را فراهم می‌کند و این پیکربندی محافظ را برای دیوارهای اسکله، حوضه‌های تعمیر کشتی، اسکله‌های بارگیری، قایق‌های یدک‌کش، بارج‌ها، پونت‌ها، اسکله‌های شناور و سیستم‌های محافظت از کنار شناور مناسب می‌سازد.

بدنه محافظ از ترکیبات لاستیکی مهندسی شده ساخته شده است که بر اساس بار مکانیکی، شدت سایش، قرار گرفتن در معرض محیط و شرایط خدماتی مورد انتظار انتخاب می‌شوند. ماده لاستیکی برای حفظ بازیابی الاستیک تحت فشردگی مکرر در حالی که در برابر سایش سطح، هوازدگی، قرار گرفتن در معرض ازن، تماس با آب دریا و تخریب مکانیکی مقاومت می‌کند، طراحی شده است. سختی‌های مختلف لاستیک و فرمولاسیون‌های ترکیبی را می‌توان بر اساس تعادل مورد نیاز بین تغییر شکل، نیروی واکنش، فشار تماس، مقاومت در برابر سایش و دوام سرویس مشخص کرد.

اصل عملکرد بر اساس تغییر شکل الاستیک کنترل شده است. هنگامی که یک شناور به اسکله نزدیک می‌شود یا با سازه محافظ تماس پیدا می‌کند، محافظ نوع D در برابر بدنه شناور فشرده شده و بخشی از انرژی ضربه را از طریق تغییر شکل بدنه لاستیکی جذب می‌کند. این امر انتقال مستقیم بارهای ضربه به سازه پشتیبان را کاهش می‌دهد و یک رابط انعطاف‌پذیر بین سطوح فولادی یا بتنی فراهم می‌کند. تحت شرایط بارگذاری عادی، لاستیک پس از حذف نیروی خارجی به سمت هندسه اصلی خود بازیابی می‌شود و به بخش محافظ اجازه می‌دهد تا چرخه‌های تماس مکرر را تحمل کند.

پیکربندی به شکل D به ویژه در مواردی که عمق نصب محدود است مفید است. این پروفیل می‌تواند محافظت تماسی مؤثری را در حالی که یک برجستگی نسبتاً فشرده از سازه پشتیبان حفظ می‌کند، فراهم کند. این ویژگی در اطراف لبه‌های اسکله، تأسیسات تعمیر کشتی، سازه‌های شناور و کناره‌های شناور که در آن فضای سازه‌ای، تجهیزات دسترسی، نردبان‌ها، خطوط لوله یا سایر اجزا فضای نصب موجود را محدود می‌کنند، ارزشمند است.

یک تأسیسات تعمیر کشتی در سواحل دریای شمال، یک اسکله تعمیر 145 متری را اداره می‌کرد که به کشتی‌های فله‌بر، کشتی‌های باری عمومی و شناورهای پشتیبانی فراساحلی چند منظوره خدمات می‌داد. شناورهای معمولی که از اسکله استفاده می‌کردند از حدود 12000 تا 38000 DWT متغیر بودند. اسکله شامل یک اسکله بتنی مسلح با اعضای لبه فولادی در معرض بود، در حالی که حرکات شناور تحت تأثیر تغییرات جزر و مد، باد و موج طولی در طول عملیات بارگیری و تعمیر قرار داشت.

آرایش محافظ موجود چندین سال در خدمت بود و دچار سایش سطحی موضعی، تغییر شکل دائمی و نواحی تماس نامنظم شده بود. چندین شکاف بین بخش‌های محافظ منفرد منجر به تماس مستقیم بین پوشش‌های بدنه شناور و بخش‌هایی از سازه اسکله شده بود. در نتیجه، تیم نگهداری با کارهای تعمیر مکرر شامل هر دو سیستم محافظ لاستیکی و محافظت موضعی لبه اسکله مواجه شد.

کارخانه کشتی‌سازی به یک راه‌حل جایگزین نیاز داشت که قادر به ارائه محافظت مداوم از کنار شناور باشد و در عین حال از پشتیبانی سازه‌ای موجود تا حد امکان استفاده کند. یکی از محدودیت‌های مهندسی اصلی، عمق نصب محدود ناشی از سکوهای دسترسی، تجهیزات خدماتی و اجزای سازه‌ای قرار گرفته در پشت لبه اسکله بود.

یک سیستم محافظ نوع D بر اساس ابعاد نصب موجود، شرایط تماس شناور و محدودیت‌های بار سازه‌ای انتخاب شد. بخش‌های محافظ با ابعاد مقطع عرضی مشخص شده تولید و با اتصالات نصب سازگار با اعضای پشتیبانی فولادی موجود عرضه شدند. قبل از نصب، اسکله موجود برای تأیید موقعیت‌های نصب، وضعیت سازه‌ای و تلرانس‌های ابعادی مورد بررسی قرار گرفت.

تعویض در بخش‌های کنترل شده انجام شد تا بخشی از اسکله تعمیر بتواند عملیاتی باقی بماند. هر بخش محافظ در برابر سازه پشتیبان قرار گرفت و طبق طرح نصب مشخص شده به صورت مکانیکی محکم شد. نصب مدولار نیاز به اصلاحات سازه‌ای را کاهش داد و هم‌ترازی در طول اسکله 145 متری را ساده کرد.

پس از راه‌اندازی، سطح تماس لاستیکی پیوسته، تعامل مستقیم شناور با فولاد را در طول عملیات معمول پهلوگیری و تعمیر کاهش داد. پرسنل نگهداری متوجه کاهش آسیب موضعی به پوشش‌های شناور و بهبود محافظت از لبه اسکله شدند. آرایش مدولار همچنین نگهداری آینده را ساده کرد زیرا بخش‌های منفرد را می‌توان بدون باز کردن کل خط محافظ حذف و جایگزین کرد.

این پروژه نشان داد که محافظ‌های نوع D می‌توانند یک راه‌حل محافظتی تکرارپذیر برای تأسیسات تعمیر کشتی که در معرض تماس مکرر شناور، حرکت جزر و مد و بارهای لغزشی هستند، ارائه دهند. همین اصل مهندسی را می‌توان برای اسکله‌های تجاری، حوضه‌های تعمیر کشتی، اسکله‌های شناور و سایر سازه‌های دریایی که در آن نصب فشرده و محافظت قابل نگهداری مورد نیاز است، به کار برد.

• ساختار لاستیکی اکسترود شده با استحکام بالا: از طریق فرآیند اکستروژن لاستیک کنترل شده برای هندسه مقطع عرضی ثابت و پایداری ابعادی در طول کامل تولید می‌شود.
• فشردگی و نیروی واکنش کنترل شده: تغییر شکل تدریجی انرژی ضربه شناور را جذب می‌کند و در عین حال انتقال نیرو به سازه‌های اسکله یا شناور را محدود می‌کند.
• مقاومت در برابر سایش تحت تماس لغزشی: ترکیبات لاستیکی مهندسی شده در برابر سایش مکرر ناشی از حرکت شناور به دلیل جزر و مد، امواج، باد و نیروهای لنگرگیری مقاومت می‌کنند.
• نصب انعطاف‌پذیر و جایگزینی مدولار: طول‌های قابل سفارشی‌سازی، ابعاد مقطع عرضی و پیکربندی‌های نصب با قابلیت جایگزینی بخش مستقل.

• دیوارهای اسکله تجاری: مناسب برای کشتی‌های فله‌بر، کشتی‌های باری عمومی و کشتی‌های چند منظوره که به رابط تماسی انعطاف‌پذیر بین بدنه شناور و سازه‌های اسکله نیاز دارند.
• حوضه‌های تعمیر کشتی و تأسیسات تعمیر کشتی: ایده‌آل برای اسکله‌های تعمیر، اسکله‌های شناور و اسکله‌های تجهیزات که در آن پروفیل فشرده و پیکربندی مدولار از کارایی نگهداری پشتیبانی می‌کند.
• قایق‌های یدک‌کش، بارج‌ها و سکوهای کار شناور: محافظت لاستیکی مداوم را در طول مانور، هل دادن، یدک‌کشی، پهلوگیری و عملیات کنار شناور فراهم می‌کند.

• بیش از 30 سال تجربه تولید دریایی: دانش عملی گسترده در زمینه ترکیبات لاستیک، اکستروژن، پخت، کنترل ابعادی و بازرسی محصولات دریایی.
• سفارشی‌سازی مبتنی بر مهندسی: قابلیت تولید بر اساس نقشه‌های مشتری، مشخصات فنی، نمونه‌های فیزیکی یا اندازه‌گیری‌های ابعادی.
• کنترل کیفیت مواد و تولید: انتخاب مواد و رویه‌های تولید کنترل شده، ثبات در خواص لاستیک و ابعاد نهایی را حفظ می‌کند.
• پشتیبانی فنی و قابلیت جایگزینی: پشتیبانی مداوم برای ارزیابی ابعادی، پیکربندی محصول، الزامات نصب و تولید جایگزین.
