گلگیر دریایی D، طراحی سبک وزن و انعطاف پذیر، ایمنی قابل اطمینان در برابر برخورد را فراهم می کند
توضیحات

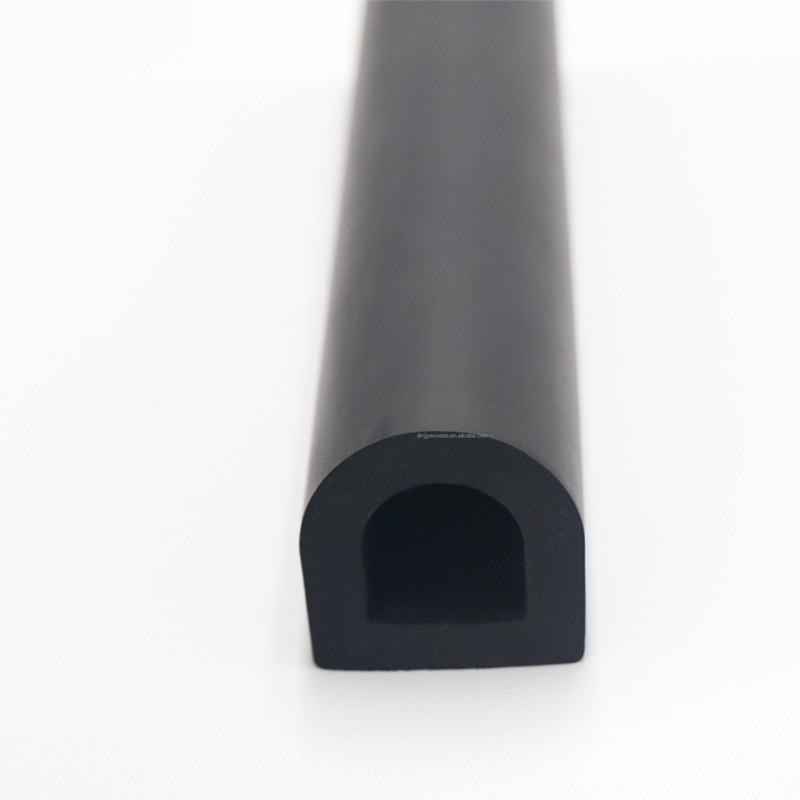

گلگیر نوع D توسط Hongruntong Marine یک راه حل گلگیرینگ قوی و کارآمد است که به طور ویژه برای زیرساخت های مدرن بندر و ترمینال توسعه یافته است. این گلگیر که برای جذب انرژی ضربه در هنگام پهلوگیری و لنگر انداختن طراحی شده است، محافظت قابل اعتمادی را برای دیوارهای اسکله، اسکله ها و سازه های بتنی که در معرض تماس مداوم با کشتی های با اندازه های مختلف هستند، فراهم می کند. پیکربندی D شکل، با داشتن یک پایه نصب جامد و سطح فشرده سازی نیمه دایره ای، به گلگیر اجازه می دهد تا نیروهای برخورد را به طور مساوی توزیع کند و در عین حال بار واکنش را بر روی سازه و بدنه کشتی به حداقل برساند.
گلگیر نوع D که با استفاده از ترکیبات لاستیکی طبیعی و مصنوعی با کیفیت بالا تولید می شود، مقاومت، مقاومت در برابر آب و هوا و پایداری مکانیکی عالی را نشان می دهد. فرآیند اکستروژن ضخامت دیواره یکنواخت و دقت ابعادی بالایی را تضمین می کند که در تأسیسات بندری در مقیاس بزرگ که در آن سازگاری عملکرد در سراسر صدها متر گلگیرینگ ضروری است، بسیار مهم است. طراحی مدولار محصول امکان تعویض آسان بخش های فرسوده را فراهم می کند و زمان نگهداری و خرابی عملیاتی را به میزان قابل توجهی کاهش می دهد.
مطالعه موردی – بندر بوسان، کره جنوبی
در یکی از شلوغ ترین ترمینال های کانتینری آسیا، ضربه گیرهای لبه بتنی موجود به دلیل پهلوگیری مداوم کشتی های فیدری 2000 تا 4000 DWT دچار زوال سریع شدند. تعویض مکرر و ترک خوردگی سطح، هزینه های عملیاتی و زمان خرابی را افزایش داد. Hongruntong Marine تبدیل کامل به گلگیرهای نوع D سنگین را در امتداد دیوار اسکله پیشنهاد کرد.
نصب شامل 420 متر از بخش های گلگیر D300 پیوسته بود که با پیچ های فولادی گالوانیزه و صفحات پشتیبان از پیش ساخته شده نصب شده بودند. گلگیرها عملکرد فشرده سازی ثابت و جذب انرژی بالایی را حتی در هنگام ضربه های مکرر از کشتی های باری بارگیری شده ارائه می کردند.
پس از سه سال عملیات مداوم، بازرسی ها هیچ ترک خوردگی مواد قابل مشاهده، بیش از 45٪ کاهش استرس ضربه سازه و صفر تعویض برنامه ریزی نشده را تأیید کردند. مقامات بندر صرفه جویی سالانه در نگهداری بیش از 120000 دلار آمریکا را تخمین زدند، در حالی که اپراتورهای کشتی از پهلوگیری روان تر و زمان چرخش سریع تر خبر دادند.
این پروژه گلگیر نوع D Hongruntong را به عنوان یک راه حل با ارزش بالا و کم نگهداری برای بنادر تجاری بزرگ تأیید کرد.
مشخصات فنی
| نام محصول |
گلگیرهای نوع D |
| نام تجاری |
Hongruntong Marine |
| جنس |
لاستیک طبیعی با کارایی بالا |
| رنگ |
مشکی و الزامات مشتریان |
| نوع |
گلگیرهای لاستیکی D ثابت |
| استاندارد |
HGT2866-2016, PIANC2002 |
| جذب انرژی |
147kN تا 920kN |
| نیروی واکنش |
5.1KN-M تا 64KN-M |
| کاربرد |
بندر، اسکله، اسکله و غیره |
| A |
B |
C |
D |
E |
بندرهای ماهیگیری و اسکله های عمومی |
H |
K |
| [mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
| 70 |
30 |
15 |
30 |
45 |
80 |
90 - 130 |
200 - 300 |
| 100 |
45 |
15 |
30 |
50 |
100 |
90 - 130 |
200 - 300 |
| 125 |
60 |
20 |
40 |
60 |
125 |
110 - 150 |
250 - 300 |
| 150 |
75 |
20 |
40 |
75 |
150 |
110 - 150 |
250 - 300 |
| 150 |
80 |
25 |
50 |
100 |
200 |
130 - 180 |
300 - 400 |
| 200 |
100 |
25 |
50 |
100 |
200 |
130 - 180 |
300 - 400 |
| 200 |
100 |
30 |
60 |
125 |
250 |
140 - 200 |
350 - 450 |
| 250 |
125 |
30 |
60 |
125 |
250 |
140 - 200 |
350 - 450 |
| 300 |
150 |
30 |
60 |
150 |
300 |
140 - 200 |
350 - 450 |
| 350 |
175 |
35 |
75 |
175 |
350 |
140 - 200 |
350 - 450 |
| 380 |
190 |
35 |
75 |
190 |
380 |
140 - 200 |
350 - 450 |
| 300 |
150 |
35 |
75 |
175 |
400 |
140 - 200 |
350 - 450 |
| 400 |
200 |
35 |
75 |
200 |
400 |
140 - 200 |
350 - 450 |
| 500 |
250 |
45 |
90 |
250 |
500 |
160 - 230 |
400 - 500 |
| *توجه: اندازه های دیگر را می توان با توجه به نیاز مشتری سفارشی کرد. |
| A |
B |
C |
D |
E |
بندرهای ماهیگیری و اسکله های عمومی |
G |
H |
K |
| [mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
| 100 |
25 |
10 |
30 |
15 |
100 |
50 |
90 - 130 |
200 - 300 |
| 150 |
30 |
12 |
65 |
20 |
150 |
75 |
110 - 150 |
250 - 350 |
| 200 |
45 |
15 |
75 |
25 |
200 |
100 |
130 - 180 |
300 - 400 |
| 250 |
50 |
20 |
100 |
30 |
250 |
125 |
140 - 200 |
350 - 450 |
| 300 |
60 |
25 |
125 |
30 |
300 |
150 |
140 - 200 |
350 - 450 |
| 350 |
70 |
25 |
150 |
35 |
350 |
175 |
140 - 200 |
350 - 450 |
| 400 |
80 |
30 |
175 |
35 |
400 |
200 |
140 - 200 |
350 - 450 |
| 400 |
80 |
30 |
200 |
35 |
400 |
200 |
140 - 200 |
350 - 450 |
| 500 |
100 |
30 |
250 |
35 |
500 |
250 |
140 - 200 |
350 - 450 |
ویژگی ها
جذب انرژی یکنواخت در سراسر نصب های طولانی
تکنیک های اکستروژن پیشرفته، یکنواختی ابعادی را تضمین می کند و عملکرد ثابتی را در طول نصب های طولانی دیوار اسکله ارائه می دهد. هر بخش جذب انرژی قابل اعتمادی را بدون نقاط استرس موضعی یا انحراف ناهموار فراهم می کند.
مقاومت عالی در برابر محیط زیست و اشعه ماوراء بنفش
مواد گلگیر با ترکیبات ضد ازن، ضد پیری و تثبیت کننده UV درمان می شود و دوام طولانی مدت را در زیر نور خورشید، آب دریا و قرار گرفتن در معرض مواد شیمیایی که معمولاً در تأسیسات ساحلی وجود دارد، تضمین می کند.
یکپارچگی ساختاری بالا و مقاومت در برابر ضربه
ترکیب لاستیکی که برای عملیات پهلوگیری مکرر طراحی شده است، در برابر خستگی و ترک خوردگی مقاومت می کند. گلگیر نوع D عملکرد خود را در نوسانات دما از -40 درجه سانتیگراد تا +80 درجه سانتیگراد حفظ می کند و آن را برای آب و هوای بنادر جهانی مناسب می کند.
سهولت نصب و نگهداری مدولار
سوراخ های نصب و طول های استاندارد شده، نصب را در امتداد سازه های بتنی یا فولادی ساده می کند. بخش های فرسوده را می توان به صورت جداگانه تعویض کرد و زمان بسته شدن اسکله در حین نگهداری را به حداقل رساند.
برنامه های کاربردی
ترمینال های کانتینری و دیوارهای اسکله
از مناطق پهلوگیری با ترافیک بالا در برابر ضربه کشتی محافظت می کند و تعمیر و نگهداری لبه های بتنی یا فولادی را کاهش می دهد.
بنادر فله و Ro Ro
پهلوگیری ایمن و روان را در طول عملیات بارگیری که تماس مکرر رخ می دهد، تضمین می کند.
بندرهای ماهیگیری و اسکله های عمومی
محافظت طولانی مدت در برابر ضربه برای کشتی های کوچک، کشتی های مسافربری و قایق های کاری ساحلی فراهم می کند.
چرا Hongruntong Marine را انتخاب کنید
تخصص طراحی در سطح مهندسی
Hongruntong Marine با مقامات بندر، پیمانکاران عمرانی و مهندسان کشتی سازی همکاری می کند تا سیستم های گلگیرینگ سفارشی را ارائه دهد که معیارهای عملکرد دقیق، از جمله جذب انرژی، نرخ انحراف و مقاومت در برابر بار را برآورده می کنند.
مدیریت کیفیت جامع
هر گلگیر نوع D تحت آزمایش خواص مکانیکی - کشش، ازدیاد طول، سختی و بازیابی فشرده سازی قرار می گیرد. فرآیند تولید ما از توصیه های ISO 9001 و PIANC پیروی می کند و از انطباق بین المللی اطمینان حاصل می کند.
طول عمر ثابت شده در میدان
نصب در بنادر بزرگ در آسیا، اروپا و خاورمیانه، طول عمر گلگیر را بیش از ده سال با حداقل نگهداری نشان داده است. محصولات Hongruntong مترادف با قابلیت اطمینان در محیط های پهلوگیری با فرکانس بالا شده اند.
تدارکات و پشتیبانی جهانی
ما از پروژه کامل پشتیبانی می کنیم - از نقشه های فنی و لوازم جانبی فولادی سفارشی گرفته تا کمک نصب در محل و بازرسی پس از نصب. مشتریان جهانی از تحویل سریع و خدمات پس از فروش پاسخگو بهره مند می شوند.
سوالات متداول
1. چه اندازه گلگیر برای ترمینال های کانتینری توصیه می شود؟
اندازه ها معمولاً از D300 تا D500 بسته به جابجایی کشتی و استحکام سازه اسکله متغیر است.
2. آیا Hongruntong می تواند سخت افزار نصب را ارائه دهد؟
بله، کیت های نصب کامل، از جمله پیچ و مهره، صفحات پشتیبان و الگوهای لنگر، در دسترس هستند.
3. فاصله تعویض معمولی چقدر است؟
متوسط عمر مفید بیش از 10 سال است، بسته به فرکانس پهلوگیری و قرار گرفتن در معرض محیط زیست.
4. آیا گلگیرهای نوع D برای سازه های بتنی و فولادی مناسب هستند؟
بله، هر دو نوع سطح را می توان به سیستم های نصب مناسب مجهز کرد.
5. گلگیر در شرایط دمای پایین چگونه عمل می کند؟
لاستیک انعطاف پذیری و جذب انرژی را تا -40 درجه سانتیگراد بدون ترک خوردگی سطح یا از دست دادن سفتی حفظ می کند.
