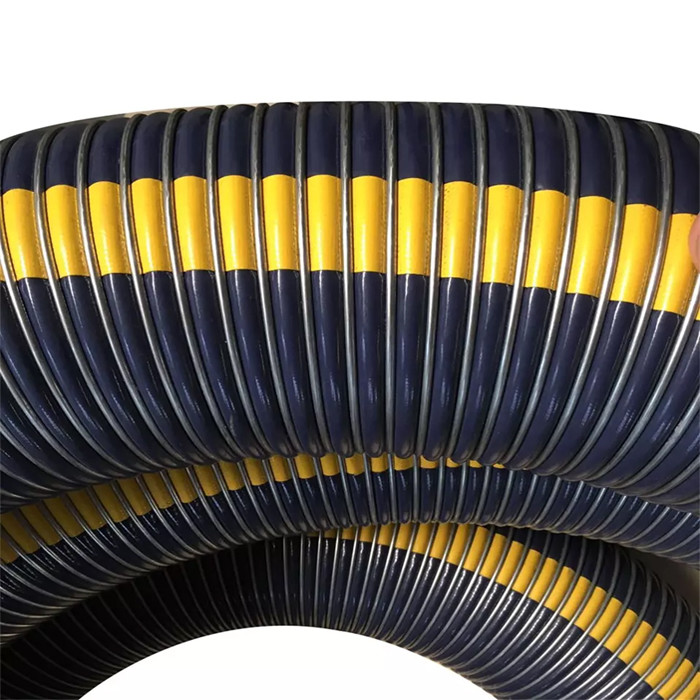

سیم فولادی شیلنگ کامپوزیت انعطاف پذیر Flexible Hose EN13766 فشار بالا STS

سیم فولادی شیلنگ روغنی فشار بالا STS EN13766 دارای گواهینامه فلکسیبل کامپوزیت شیلنگ

شرح

سیستم های انتقال قابل اعتماد یک عنصر کلیدی در توسعه فناوری LNG شناور است.شیلنگ STS چند کامپوزیت ممکن است راه حلی قابل اعتماد و مقرون به صرفه باشد.TNO، سازمان تحقیقات قرارداد هلند، یک برنامه آزمایشی گسترده را بر روی شیلنگ چند کامپوزیت Gutteling BV برای انتقال LNG کشتی به کشتی (STS) اجرا کرده است.این منجر به صلاحیت شیلنگ مطابق با EN1474-part 2 شده است.

شیلنگ کامپوزیت STS اولین محصولی است که مطابق با این استاندارد بین المللی پذیرفته شده جدید واجد شرایط شده است.برنامه آزمایشی با همکاری نزدیک با Gutteling BV، EXMAR و DNV انجام شد.این بر رفتار مکانیکی و جریان در شرایط عملیاتی محیطی و برودتی متمرکز بود.بیش از الزامات EN1474، یک برنامه آزمایش چند سطحی انجام می شود، نمونه های بیشتری آزمایش می شوند و ترکیبات بار شدیدتری اعمال می شوند.هدف، ارائه مجموعه ای از داده ها بود که صلاحیت سیستم انتقال را مطابق با EN1474-بخش 3 امکان پذیر می کند.

مشخصات فنی

امکانات

1. کاملا مطابق با EN13765 و 13766.
2. بسیار انعطاف پذیر و شعاع خمشی کوچک.
3. مقاومت در برابر روغن شیمیایی.

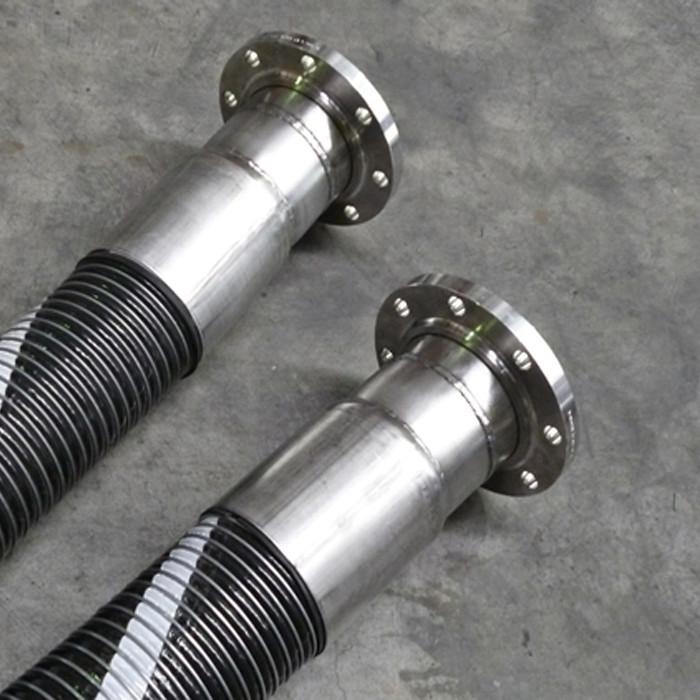

4. فولاد ضد زنگ / اتصال HDG / فلنج اختیاری است.

برنامه های کاربردی

● کشتی به کشتی و کشتی به ساحل
● انتقال فله LNG
● ذخیره سازی LNG
● همچنین برای خطوط برگشت بخار مناسب است

● تانکر نفت

مزایای

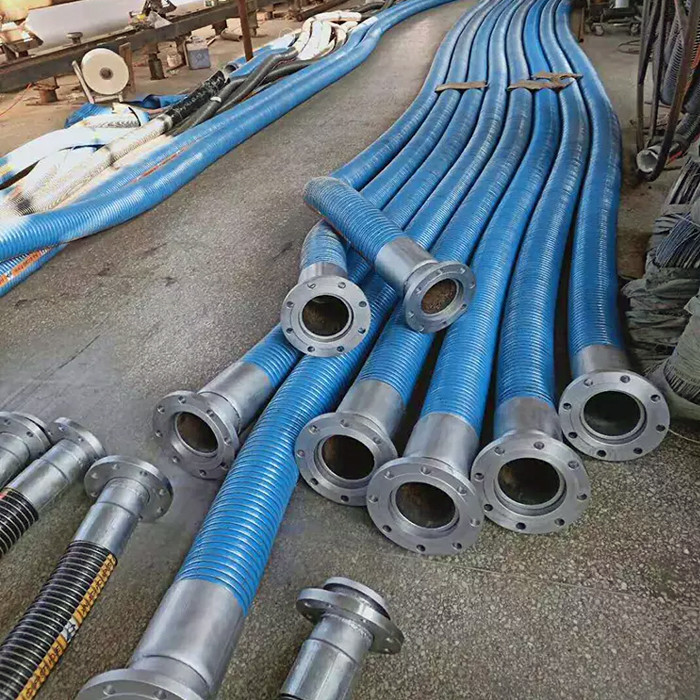

مجموعه های شیلنگ

با توجه به حمل و نقل اغلب خطرناک استفاده می شود، توصیه می شود که شلنگ کامپوزیت فقط باید با اتصالات به درستی ثابت استفاده شود.شیلنگ های کامپوزیت معمولاً به روش سیم کشی یا با چین و چروک خارجی نصب می شوند.همه شیلنگ ها دارای ضریب ایمنی 6 به 1 هستند.

آزمایش کردن

تمام مجموعه‌های شلنگ باید به صورت هیدرواستاتیک فشار تا یک و نیم برابر حداکثر فشار کاری توصیه شده آزمایش شوند و برای تأیید تداوم در هر زیر آزمایش الکتریکی شوند:

- AS2683، AS2594، AS1180، AS2117

- BSEN13765:2010، BS5842:1980

- EN13766:2010، EN ISO 8031:2009، EN ISO 1402

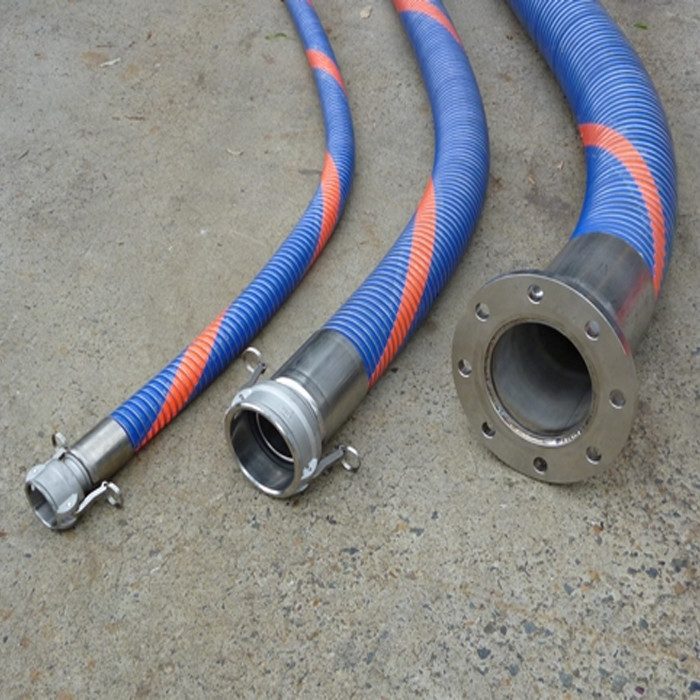

اتصالات

طیف گسترده ای از اتصالات مانند Camlocks، اتصالات پیچی، فلنج و غیره را می توان عرضه کرد.

اتصالات مواد - فولاد ضد زنگ، آلومینیوم، سفارشی.
